LED Aydınlatma için Dairesel Alüminyum PCB'ler: Downlight'lar, Panel Işıkları ve Diğer Uygulamalar

Bir LED ışığının içindeki devre kartı, nadiren alıcının bir aydınlatma ürünü seçerken dikkate aldığı ilk şeydir. Muhafaza, parlaklık, görünüm ve kurulum yöntemi genellikle daha fazla dikkat çeker. Bununla birlikte, bitmiş ışığın monte edilebilmesi için PCB'nin armatüre uyması ve elektrik tasarımını desteklemesi gerekir.

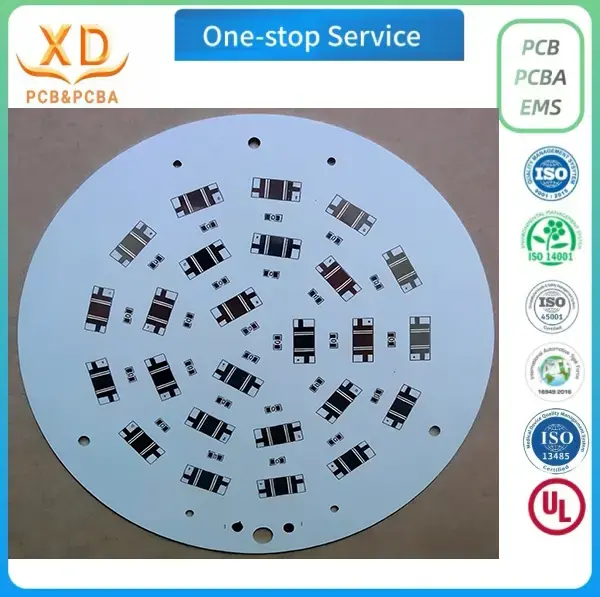

Dairesel alüminyum PCB'ler, tavan aydınlatmaları, spot ışıkları ve diğer kompakt armatürler dahil olmak üzere bir dizi LED aydınlatma ürününde kullanılır. Metal tabanları bir ısı transfer yolu sağlarken, dairesel dış hat, merkezi bir ışık kaynağı etrafında tasarlanan lamba muhafazalarına uyum sağlayabilir. Gereksinimler bu uygulamalar arasında aynı değildir. Gömme bir yukarıdan aydınlatma panosunun bir reflektör ve montaj yapısına uyması gerekebilirken, bir panel ışığı panosunun farklı bir optik düzenlemeye uyum sağlaması gerekebilir.

Bu nedenle doğru panoyu seçmek, amaçlanan aydınlatma uygulamasıyla başlar. Fikstür yapısı, bileşen düzeni, kurulum koşulları ve üretim gereksinimlerinin hepsinin birlikte dikkate alınması gerekir. Aydınlatma üreticileri için bu farklılıkları anlamak, yalnızca şekle dayalı bir PCB seçmekten kaçınmaya yardımcı olur.

Konut ve Ticari Downlight'larda Dairesel Alüminyum PCB'ler

Downlight'lar evlerde, ofislerde, otellerde, perakende satış alanlarında ve diğer iç mekanlarda yaygındır. Pek çok tasarım, gömme veya yüzeye monte bir mahfazaya yerleştirilmiş kompakt bir ışık kaynağı kullanır. Dairesel bir PCB, armatürün şeklini takip edebilir ve LED devresi için uygun bir taban sağlayabilir.

Bir tavan ışığının içindeki mevcut alan genellikle sınırlıdır. Anakart bir reflektöre, merceğe, sürücüye veya montaj braketine yakın oturabilir ve mekanik tasarım tamamlandıktan sonra değişiklik yapılmasına çok az yer kalır. Dış çapı önemlidir ancak montaj deliklerinin konumu ve bileşenlerin etrafındaki açıklık da aynı derecede önemli olabilir.

Pano düzeni, LED'lerin ve çevredeki optik parçaların amaçlanan düzenini yansıtmalıdır. Armatürde reflektör kullanılıyorsa bileşen konumlarının şekli ve montaj konumuyla uyumlu olması gerekir. Konektörler, teller ve bağlantı elemanlarının da montajı engellememesi için yeterli açıklığa ihtiyacı vardır.

Ticari binalarda kullanılan downlight'lar her gün uzun süre çalışabilir. Bu uygulamalarda PCB yapısı, muhafaza ve amaçlanan çalışma koşullarının yanı sıra dikkate alınmalıdır. Alüminyum taban, ısının devre alanından uzaklaştırılmasına yardımcı olabilir, ancak komple armatür tasarımı, ısının LED'lerden ne kadar etkili bir şekilde uzaklaşacağını belirler.

Yeni bir downlight geliştiren üreticiler için PCB ve muhafaza çizimlerini birlikte incelemek, kart taslağını ayrı ayrı onaylamaktan daha faydalıdır. Bu, numuneler üretilmeden önce mekanik çatışmaların tespit edilmesini kolaylaştırır.

Panel Işıklarının Farklı Düzen Gereksinimleri Var

Panel ışıkları ofislerde, okullarda, ticari binalarda ve geniş, eşit aydınlatmanın gerekli olduğu diğer kapalı alanlarda yaygın olarak kullanılmaktadır. İç yapıları ürüne göre değişiklik göstermektedir. Bazı tasarımlarda optik bir kılavuz etrafında düzenlenmiş LED panolar kullanılırken, diğerleri ışık kaynağına ve muhafazaya göre farklı düzenler kullanır.

Bu, her panel ışığı için otomatik olarak dairesel bir PCB seçilmemesi gerektiği anlamına gelir. Panonun şekli gerçek aydınlatma mimarisine uygun olmalıdır. Dairesel bir tahta kullanıldığında, optik bileşenlere göre konumunun tasarım sırasında belirlenmesi gerekir.

Bileşen yerleşimi, ışık kaynağının optik sistemle nasıl hizalanacağını etkileyebilir. Mekanik tasarımda panonun taslağı, montaj özellikleri, kablolama yolları ve diğer dahili parçalar için gereken alan dikkate alınmalıdır. Muhafazaya uyan bir PCB'nin montaj noktaları veya bileşen konumları amaçlanan montajla çelişiyorsa yine de revizyona ihtiyaç duyulabilir.

Panel ışık üreticileri ayrıca kartın çıplak PCB olarak mı yoksa monte edilmiş devre kartı olarak mı tedarik edildiğini doğrulamalıdır. Bileşenlerin teslimattan önce takılması gerekiyorsa montaj verilerinin ve bileşen gereksinimlerinin siparişe dahil edilmesi gerekir. Bu ayrım hem teklifi hem de üretim düzenlemesini etkileyebilir.

Özel projeler için en kullanışlı başlangıç ​​noktası, fiili fikstür çizimi ve onaylanmış devre tasarımıdır. Daha sonra PCB, ürün kategorisine dayalı varsayımlara dayanmak yerine mevcut alana ve amaçlanan optik düzenlemeye göre incelenebilir.

Spot Işıklar ve PAR Lambaları Dikkatli Bileşen Yerleştirmesi Gerektirir

Spot ışıkları ve PAR lambaları ışığı belirli bir alana veya nesneye yönlendirir. Optik düzenlemeleri geniş kapsamlı panel ışıklarından farklı olabilir ve LED kaynağının konumu reflektöre veya merceğe yakından bağlı olabilir.

Dairesel bir alüminyum PCB, kompakt bir LED düzenlemesi için pratik bir temel sağlayabilir, ancak kartın yakındaki bileşenleri engellemeden armatüre uyması gerekir. Mevcut çap, montaj konumları ve bileşen açıklıkları mekanik tasarıma göre doğrulanmalıdır.

Elektrik düzeninin de amaçlanan LED konfigürasyonuna uygun olması gerekir. İz yönlendirme, bakır kalınlığı ve bileşen yerleşimi, yalnızca kartın dairesel olması nedeniyle seçilmek yerine devre gereksinimlerini takip etmelidir. Tasarım yakın aralıklı özellikler veya sınırlı yönlendirme alanı içeriyorsa, üretim dosyaları, kart üretime çıkmadan önce gözden geçirilmelidir.

Spot ışıklar ve PAR lambaları perakende satış vitrinlerinde, ağırlama ortamlarında, evlerde ve ticari iç mekanlarda kullanılabilir. Nihai ürün gereksinimleri uygulamalar arasında önemli ölçüde değişiklik gösterebilir; dolayısıyla her lambaya uygun tek bir PCB yapısı yoktur.

Özel bir tasarım için PCB üreticisinin net üretim verilerine ve ilgili mekanik bilgilere ihtiyacı vardır. Bu ayrıntılar, talep edilen levhanın belirtildiği gibi üretilip üretilemeyeceğinin ve herhangi bir boyut veya yapı gereksiniminin daha fazla onay gerektirip gerekmediğinin belirlenmesine yardımcı olur.

Dış Mekan ve Endüstriyel Aydınlatma Farklı Çalışma Koşullarını Getiriyor

LED projektörler, duvar yıkayıcıları ve endüstriyel aydınlatma ürünleri, iç mekan yukarıdan aydınlatmalarından önemli ölçüde farklı ortamlarda çalışabilir. Kuruluma bağlı olarak değişen ortam sıcaklıklarına, uzun çalışma sürelerine, titreşime veya diğer çevre koşullarına maruz kalabilirler.

Bu ürünler için alüminyum PCB uygun olabilir ancak panel, armatürün tamamının bir parçası olarak değerlendirilmelidir. Muhafaza, montaj düzeni ve çevredeki termal yolun tamamı LED devresinin yaşadığı koşulları etkiler. PCB malzemesi tek başına bitmiş ışığın belirli bir dış mekan veya endüstriyel ortam için uygun olup olmadığını belirlemez.

Mekanik tasarım da dikkati hak ediyor. Panelin ana hatları ve montaj özelliklerinin fikstürle eşleşmesi gerekirken, malzeme ve kalınlık da ürün spesifikasyonlarına uygun olmalıdır. Bir aydınlatma ürününün özel çevresel veya güvenilirlik gereksinimlerinin olduğu durumlarda, imalatçı gerekli kontrolleri ürün düzeyinde tanımlamalıdır.

Aynı prensip, duvar yıkayıcıları ve sıra dışı şekillere sahip diğer armatürler için de geçerlidir. Dairesel bir PCB, belirli bir ışık kaynağı veya modülü için uygun olabilir ancak her uzun veya doğrusal aydınlatma düzenlemesine uyacağı varsayılmamalıdır. Gerekli taslak gerçek tasarımdan gelmelidir.

Endüstriyel aydınlatma projeleri için alıcılar, PCB spesifikasyonunu tamamlamadan önce uygulama koşullarını ürün mühendisliği ekibiyle tartışmalıdır. Bu, alüminyum alt tabakalarla ilgili genel bir iddiaya dayanmak yerine, seçilen panelin amaçlanan kullanımla tutarlı olmasını sağlamaya yardımcı olur.

Otomotiv Aydınlatma Kullanımları Uygulamaya Özel İnceleme Gerektirir

Alüminyum PCB'ler ayrıca sis lambaları, ortam aydınlatma modülleri ve yardımcı sinyal lambaları dahil olmak üzere belirli otomotiv aydınlatma ürünlerinde de kullanılabilir. Bu uygulamalar sınırlı kurulum alanına ve devre kartının şekli ve yerleşimine ilişkin özel gereksinimlere sahip olabilir.

PCB'nin mevcut bir lamba düzeneğine sığması gerektiğinde mekanik düzenleme özellikle önemli olabilir. Montaj noktaları, konektör konumları ve bileşen açıklıkları ilgili tasarım çizimleriyle doğrulanmalıdır. Pano taslağında yapılacak herhangi bir değişikliğin üretimden önce montajın geri kalanıyla karşılaştırılarak kontrol edilmesi gerekir.

Otomotiv uygulamaları aynı zamanda sıradan iç mekan aydınlatmasından farklı çalışma koşullarını ve nitelik gerekliliklerini de içerebilir. Alıcılar, belirli bir proje için geçerli spesifikasyonları, testleri ve tedarikçi gerekliliklerini doğrulamalıdır. Bir PCB'nin alüminyumdan yapılmış olması, tek başına bir otomotiv uygulaması için uygunluk sağlamaz.

Araç aydınlatma modülü için dairesel bir panonun geliştirildiği durumlarda, tedarikçinin doğru üretim dosyalarını ve açıkça tanımlanmış malzeme gerekliliklerini alması gerekir. Müşteri ayrıca sipariş verilmeden önce hangi denetim kayıtlarının veya yeterlilik belgelerinin gerekli olduğunu belirlemelidir.

Farklı Uygulamaların Ortak Noktaları Nelerdir?

Downlight'lar, panel ışıkları, spot ışıkları ve diğer LED ürünleri farklı yapılara sahip olsa da PCB gereksinimleri birkaç temel hususu paylaşmaktadır.

Mekanik uyum önce gelir. Kartın muhafazaya, montaj noktalarına ve mevcut alana uygun olması gerekir. Doğru bir dış çap, deliklerin, kesiklerin veya bileşenlerin yanlış yerleştirilmesi durumunda panelin tamamının sığacağını garanti etmez.

Devre tasarımı amaçlanan ürünle eşleşmelidir. Bakır kalınlığı, iz genişliği ve bileşen düzeninin elektrik tasarımını yansıtması gerekir. Bu ayrıntılar imalat sırasındaki varsayımlara bırakılmak yerine imalat verilerinde tanımlanmalıdır.

Fikstür seviyesinde termal koşulların dikkate alınması gerekir. Alüminyum taban, ısı transferi için bir yol sağlar ancak sonuç aynı zamanda panelin yapısına, çevredeki parçalarla temasa ve genel armatür tasarımına da bağlıdır.

Üretim dosyaları onaylanmış tasarımı yansıtmalıdır. Mekanik çizimler, imalat dosyaları ve montaj bilgilerinin mutabakatı gerekir. Geliştirme sırasında yapılan herhangi bir değişiklik, üretim başlamadan önce mevcut revizyona kaydedilmelidir.

Denetim gereklilikleri önceden kararlaştırılmalıdır. Boyutsal kontroller, devre muayenesi ve elektrik testleri farklı özellikleri kapsar. Alıcı ve tedarikçi hangi kontrollerin gerekli olduğunu ve bitmiş levhaların nasıl kabul edileceğini belirlemelidir.

Bu noktalar, farklı aydınlatma ürünleri arasındaki PCB seçeneklerini karşılaştırmak için yararlı bir temel sağlar. Ayrıca, boyutları ve yapısı belirli bir donanıma bağlı olduğunda PCB'yi standart bir bileşen olarak ele alma şeklindeki yaygın hatanın önlenmesine de yardımcı olurlar.

Özel Aydınlatma Projesi için Dairesel Alüminyum PCB Seçimi

Özel LED aydınlatma için kart, gerçek ürünün gereksinimlerine göre seçilmelidir. Muhafaza boyutları, montaj düzeni ve devre tasarımıyla başlayın. Daha sonra PCB üreticisiyle malzemeyi, bitmiş kalınlığı, bakır özelliklerini ve yüzey kaplamasını onaylayın.

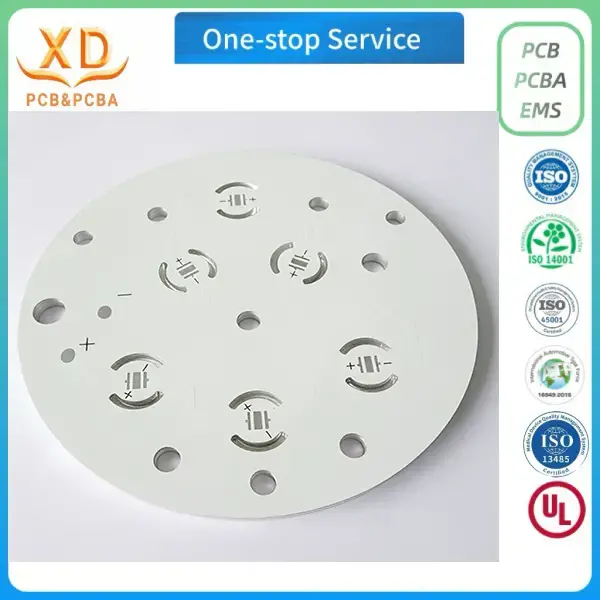

Xinda PCB'nin öne çıkan özel dairesel LED alüminyum PCB'si, 1,0–2,5 mm belirtilen bitmiş levha kalınlığı ve 1–2 oz bakır kalınlığı ile 5052 alüminyum alaşımı kullanır. Bu özellikler öne çıkan ürün için geçerlidir. Daha geniş alüminyum PCB proses spesifikasyonu, yapıya ve tasarıma bağlı olarak 0,4–3,0 mm arasındaki bitmiş levha kalınlıklarını ve 1–6 oz arasındaki bakır kalınlıklarını kapsar.

Genel proses spesifikasyonunda mevcut yüzey kaplamaları OSP, HASL, daldırma altını, kurşunsuz daldırma kalay ve daldırma gümüşünü içerir. Uygun seçenek tasarım ve montaj gereksinimlerine göre onaylanmalıdır.

Fiyat teklifi için pano taslağını, imalat dosyalarını, gerekli malzeme ve kalınlığı, bakır özelliklerini, yüzey kaplamasını ve sipariş miktarını sağlayın. Kartın takılı bileşenlerle birlikte tedarik edilmesi gerekiyorsa, tedarikçinin gerekli kapsamı doğrulayabilmesi için ürün reçetesini ve yerleştirme verilerini ekleyin.

Xinda PCB, alüminyum PCB projeleri için özel örnekleri ve hacimli siparişleri kabul eder. Daha fazla ürün bilgisi Xing Da Electric Technology Co., Ltd'de mevcuttur . Proje soruları için bluesky@xdpcba.com veya Sales10@xdpcba.com ile iletişime geçin .

Bitmiş Işığın Çevresindeki Tahtayı Seçmek

Dairesel bir alüminyum PCB, hizmet vermesi amaçlanan aydınlatma ürününe göre değerlendirilmelidir. Downlight'ların kompakt muhafazaya ve optik düzenlemeye uyan bir panele ihtiyacı vardır. Panel ışıkları, kendi iç yapılarına uygun bir düzen gerektirirken, spot ışıkları ve dış mekan armatürleri farklı mekanik ve çalışma gereksinimlerine sahip olabilir.

En güvenilir yaklaşım, öncelikle fikstür gereksinimlerini tanımlamak ve ardından PCB yapısını onaylanmış tasarıma göre onaylamaktır. Net çizimler, tutarlı üretim dosyaları ve üzerinde anlaşılan denetim kriterleri, tedarikçiye üretim için sağlam bir temel sağlar.

Aydınlatma üreticileri için bu süreç, PCB seçiminin bitmiş ürünle bağlantılı kalmasına yardımcı olur. Ayrıca numune alma ve üretim başlamadan önce özel gereksinimlerin tedarikçiyle müzakere edilmesini de kolaylaştırır.
