LED Sürücü PCB Nedir ve LED Aydınlatmada Nasıl Çalışır?

Bir LED aydınlatma ürünü ancak ışık kaynağına güç sağlayan elektrik sistemi kadar güvenilirdir. Görünür LED'lerin arkasında sürücü devresi elektrik girişini yönetir ve LED modülünün gerektirdiği çalışma koşullarını sağlar. Bu devreyi destekleyen baskılı devre kartı, ürün tasarımında tanımlanan bileşenlere, elektrik bağlantılarına, mekanik yapıya ve üretim gereksinimlerine uygun olmalıdır.

Bir LED sürücü PCB kartı, bir LED sürücünün elektronik bileşenlerini monte etmek ve bağlamak için kullanılan devre kartıdır. Ürün mimarisine bağlı olarak güç dönüşümünü, akım regülasyonunu, koruma fonksiyonlarını veya kontrol devresini destekleyebilir. Tasarımı, bileşenlerin yerleşimini, elektrik yönlendirmesini, montaj erişimini ve sürücünün bitmiş aydınlatma ürününe uyum sağlama şeklini etkiler.

Bir PCB ürün yöneticisi için, bir LED sürücü PCB'sinin seçilmesi veya geliştirilmesi, kart boyutlarının ve bakır kalınlığının onaylanmasından daha fazlasını içerir. Mühendislik ekibinin, tasarımı yayınlamadan önce sürücünün elektrik gereksinimlerini tanımlaması, uygun bir kart yapısı seçmesi, düzeni gözden geçirmesi ve üretim özelliklerini belirlemesi gerekiyor.

Bu kararlar aynı zamanda sürücü PCB'sinin LED ışık kartıyla nasıl çalıştığını da etkiler. Bazı aydınlatma ürünleri ayrı bir sürücü kartı ve LED kartı kullanırken, diğerleri işlevleri daha kompakt bir düzeneğe entegre eder. Her düzenleme farklı elektriksel, termal ve mekanik gereksinimleri sunar.

LED Sürücü PCB Kartı Nedir?

Bir LED sürücü PCB'si, bir LED sürücü devresinin bileşenlerinin monte edildiği ve birbirine bağlandığı fiziksel platformdur. Tasarımın gerektirdiği aralığı, düzeni ve yapısal desteği korurken bileşenler arasında iletken yollar sağlar.

PCB'nin kendisi akımı düzenlemez veya voltajı dönüştürmez. Bu işlevler kart üzerine monte edilen elektronik devre tarafından gerçekleştirilir. PCB, amaçlanan tasarım için gereken bakır bağlantıları, bileşen montaj alanlarını ve yalıtım yapısını sağlayarak devreyi fiziksel olarak gerçekleştirilebilir hale getirir.

Bir LED sürücü PCB'si, anahtarlama kontrolörleri, transistörler, diyotlar, dirençler, kapasitörler, indüktörler ve konektörler gibi bileşenler içerebilir. Tam bileşen seti sürücünün topolojisine, giriş gereksinimlerine, çıkış özelliklerine ve ek işlevlere bağlıdır.

Örneğin, AC ile çalışan bir aydınlatma ürünü için tasarlanmış bir sürücü, düşük voltajlı bir DC kaynağı tarafından sağlanan bir sürücüden farklı bir devre düzenlemesine ihtiyaç duyabilir. Bazı ürünler karartma arayüzlerine, iletişim işlevlerine veya ek koruma özelliklerine ihtiyaç duyar. Bu gereksinimler bileşen seçimini ve PCB düzenini etkiler.

Ürün geliştirme açısından bakıldığında LED sürücü PCB bu nedenle daha büyük bir elektrik sisteminin parçasıdır. Gereksinimleri, sürücü spesifikasyonu, LED modül özellikleri ve armatürün tamamının mekanik tasarımı ile birlikte belirlenmelidir.

Bileşenleri fiziksel olarak barındırabilen bir panelin üretim için mutlaka uygun olması gerekmez. Devre düzeni, yalıtım gereklilikleri, bileşen açıklıkları ve montaj süreci de amaçlanan uygulamayla uyumlu olmalıdır.

LED Sürücü PCB'si LED Aydınlatmada Nasıl Çalışır?

Bir LED sürücü PCB'sinin çalışması, üzerine monte edilen devreye bağlıdır. Tipik bir LED aydınlatma sisteminde sürücü, elektrik gücünü bir kaynaktan alır ve bu gücü, LED ışık kaynağının belirlenen elektriksel limitler dahilinde çalışabileceği şekilde ayarlar.

LED'ler akımla çalışan cihazlardır. İleri gerilimleri cihazın özelliklerine, çalışma akımına ve sıcaklığına göre değişir. Bir LED modülünün doğrudan uygun olmayan bir güç kaynağına bağlanması, aşırı akıma veya dengesiz çalışmaya neden olabilir. Uygun şekilde tasarlanmış bir sürücü, elektrik beslemesini LED yükünün gereksinimlerine göre yönetir.

Süreç çeşitli fonksiyonel aşamalardan geçerek değerlendirilebilir.

Güç girişi ve koşullandırma

Sürücü gücü amaçlanan kaynaktan alır. Tasarıma bağlı olarak devre, giriş koruması, filtreleme, düzeltme veya diğer koşullandırma fonksiyonlarını içerebilir. Gerekli düzenleme, kaynağın AC veya DC güç sağlamasına ve sürücünün elektrik mimarisine bağlıdır.

Güç dönüşümü

Bazı sürücüler gelen voltajı farklı bir voltaj veya akım aralığına dönüştürür. Uygulamaya bağlı olarak anahtarlamalı dönüştürücüler, doğrusal devreler ve diğer topolojiler kullanılabilir. Her yaklaşımın verimlilik, bileşen sayısı, termal davranış ve elektriksel performans gibi farklı tasarım hususları vardır.

Mevcut düzenleme

Sürücü, seçilen devre tasarımına göre LED yüküne sağlanan akımı düzenler. Sabit akım sürücüleri, LED aydınlatmada yaygındır çünkü tanımlanmış bir çalışma aralığında hedef akımı korurlar. Diğer sistemler, LED modülüne entegre edilmiş ek akım düzenlemesine sahip sabit voltajlı kaynaklar kullanabilir.

Çıkış bağlantısı

Sürücünün çıkışı LED kartına veya modülüne bağlanır. Konektör seçimi, polarite, kablo yönlendirme ve terminal yerleşimi, aydınlatma grubunun mekanik ve elektrik gereksinimlerine uygun olmalıdır.

Koruma ve kontrol

Ürüne bağlı olarak sürücü aşırı akım, aşırı gerilim veya aşırı sıcaklık gibi koşullara karşı koruma içerebilir. Karartma ve diğer kontrol fonksiyonları da dahil edilebilir. Bu özelliklerin her LED sürücü PCB'sinde mevcut olduğu varsayılmak yerine devre tasarımı tarafından desteklenmesi gerekir.

PCB, bu işlevleri yerine getiren bileşenleri birbirine bağlar. Düzeni, mevcut seviyeleri, bileşen yerleşimini, yalıtımı, ısı üretimini ve üretim kısıtlamalarını hesaba katarken gerekli elektrik yollarını desteklemelidir.

Bu nedenle LED sürücü PCB tasarımı, PCB'yi ayrı bir mekanik bileşen olarak ele almak yerine, devre gereksinimleriyle başlamalı ve üretilebilir bir karta doğru çalışmalıdır.

LED Sürücü PCB ile LED Işık PCB Arasındaki Fark Nedir?

LED sürücü PCB'si ve LED ışık PCB'si aynı aydınlatma ürününün parçası olabilir ancak farklı görevleri yerine getirirler.

Sürücü panosu, gücü düzenleyen ve düzenleyen elektronikleri destekler. LED ışık panosu, aydınlatma üreten LED'leri taşır ve bunların elektrik bağlantılarını sağlar. Tasarıma bağlı olarak LED ışık panosunda FR-4, alüminyum MCPCB veya başka bir uygun yapı kullanılabilir.

Ayrı kartlara sahip bir üründe sürücü, LED modülün ihtiyaç duyduğu elektrik çıkışını sağlar. İki kartın çıkış akımı, voltaj aralığı, konnektör düzeni ve mekanik entegrasyon açısından uyumlu olması gerekir.

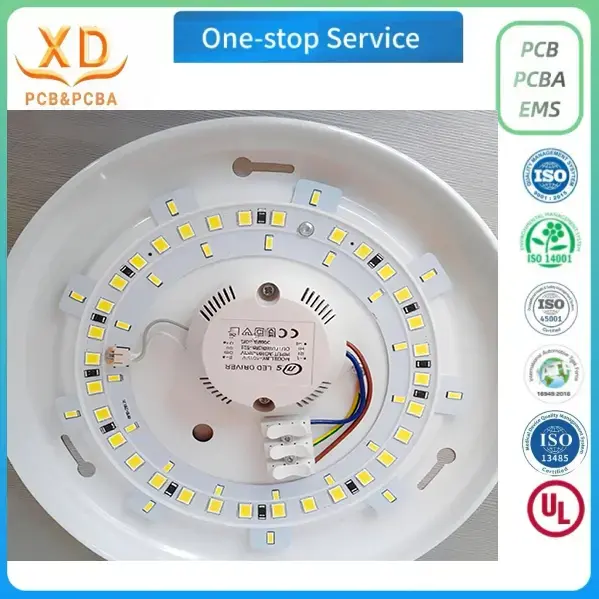

Örneğin, bir LED yukarıdan aydınlatma, ayrı bir mahfazaya yerleştirilmiş bir sürücüye ve metal ısı yayıcı bir yapıya monte edilmiş bir LED modülüne sahip olabilir. Sürücü PCB'si ve LED kartı, bileşenleri ve çalışma fonksiyonları farklı olduğundan farklı düzenlere sahiptir.

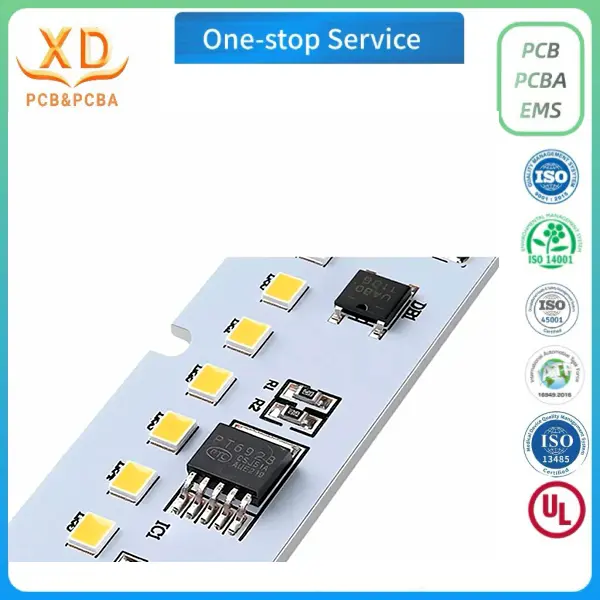

Kompakt bir lamba bunun yerine sürücü ve LED devresinin daha yakından bağlantılı bir fiziksel düzenlemeyi paylaştığı entegre bir tasarım kullanabilir. Fonksiyonların ayrı kartlara mı yoksa birleştirilmiş mi yerleştirileceği elektriksel izolasyon gerekliliklerine, mevcut alana, termal koşullara, montaj hususlarına ve ürün maliyetine bağlıdır.

Bu konfigürasyonlar, tasarımın tamamı gözden geçirilmeden değiştirilebilirmiş gibi değerlendirilmemelidir. Entegre devreler ayrı düzeneklerin sayısını azaltabilir ancak aynı zamanda yönlendirme, aralık, termal ve servis kolaylığı gereksinimlerini de değiştirebilir.

Bu nedenle bir ürün yöneticisi PCB spesifikasyonunu tamamlamadan önce elektrik mimarisini oluşturmalıdır. Anahtar soru sadece hangi pano malzemesinin kullanılacağı değil, her devre bölümünün bitmiş aydınlatma ürününün çalışmasına nasıl katkıda bulunduğudur.

LED Sürücü PCB Tasarımı Neden Önemlidir?

Bir sürücü devresi prensipte elektriksel olarak doğru olabilir ve yine de fiziksel bir PCB'ye aktarıldığında sorunlarla karşılaşabilir. Kart düzeni, bileşenlerin nasıl bağlanacağını, ne kadar yer kaplayacağını ve devrenin muhafaza ve montaj süreciyle nasıl etkileşime gireceğini belirler.

Önemli bir husus mevcut yönlendirmedir. Yüksek akım yolları, düşük akım sinyal bağlantılarından farklı iz boyutları gerektirebilir. Uygun bakır genişliği akım, izin verilen sıcaklık artışı, bakır kalınlığı, iz geometrisi ve çevredeki termal ortam gibi faktörlere bağlıdır. Evrensel bir iz genişliği değeri, tasarıma özel bir hesaplamanın yerini alamaz.

Güç kaynaklarının değiştirilmesi ek düzen sorunlarına neden olur. Yüksek frekanslı akım döngüleri, anahtarlama düğümleri ve hassas geri besleme sinyalleri dikkatli yerleştirme ve yönlendirme gerektirebilir. Kötü düzen seçimleri elektromanyetik girişime, istenmeyen bağlantıya veya dengesiz devre davranışına katkıda bulunabilir.

Bileşen aralığı da önemlidir. Kart, bileşen gövdeleri, terminaller, konektörler ve montaj ekipmanı için yeterli açıklık sağlamalıdır. Devrenin tehlikeli voltajlar içerdiği durumlarda, yalıtım mesafeleri ve güvenlikle ilgili diğer gereksinimler, geçerli standartlara ve ürün tasarımına göre belirlenmelidir.

Aynı zamanda mekanik entegrasyon da dikkate alınmalıdır. Bir sürücü PCB'sinin muhafazaya sığması için montaj deliklerine, konektör erişimine, yuvalara veya belirli kenar boyutlarına ihtiyacı olabilir. Pano taslağı bağımsız olarak geliştirilmek yerine gerçek muhafazaya göre gözden geçirilmelidir.

Üretilebilirlik tasarım sürecinin bir diğer önemli parçasıdır. Bileşenler amaçlanan montaj yöntemini destekleyecek şekilde konumlandırılmalıdır. İnce aralıklı bileşenler, yakın aralıklı pedler, olağandışı kart hatları ve kısıtlı erişim, üretim planlamasını ve denetimini etkileyebilir.

Bir ürün yöneticisinin bakış açısına göre bu sorunlar birbiriyle bağlantılıdır. Bileşen düzeninde yapılacak bir değişiklik kart boyutlarını, üretim verilerini, mahfaza tasarımını ve montaj sırasını etkileyebilir. İmalattan önce tasarımın tamamının gözden geçirilmesi, düzeltilmesi nispeten kolay olsa da çelişkilerin belirlenmesine yardımcı olur.

LED Sürücü PCB'sine Hangi Malzeme Uygundur?

Malzeme seçimi devrenin elektriksel, termal ve mekanik gereksinimlerine bağlıdır. En uygun malzeme, tasarım özelliklerini karşılayan ve amaçlanan uygulama için tutarlı bir şekilde üretilebilen malzemedir.

FR-4, elektronik devre kartlarında yaygın olarak kullanılan cam elyaf takviyeli bir epoksi laminattır. Çok çeşitli geleneksel elektronik tasarımları destekler ve farklı kalınlıklarda ve malzeme sınıflarında mevcuttur.

Bir LED sürücü PCB'si için, elektriksel özellikleri, termal sınırları, yalıtım özellikleri ve mekanik gücü devrenin gereksinimlerini karşıladığında FR-4 uygun olabilir. Nihai seçimin yine de çalışma voltajını, bileşen ısı üretimini, gerekli sızıntı ve açıklık mesafelerini ve çalışma ortamını hesaba katması gerekir.

Alüminyum metal çekirdekli PCB farklı bir yapıya sahiptir. Tipik olarak iletken bir bakır devre katmanı, elektriksel olarak yalıtkan bir dielektrik katman ve bir alüminyum taban içerir. Alüminyum taban mekanik destek sağlar ve devre katmanından kartın montaj yapısına doğru termal yolun bir parçasını oluşturur.

Alüminyum MCPCB'ler, ısı transferinin önemli bir tasarım unsuru olduğu LED ışık kaynağı modülleri için sıklıkla kullanılır. Ancak bunlar her sürücü devresi için otomatik olarak tercih edilen seçenek değildir. Malzeme, devrenin yalıtım gereksinimlerine, bileşen düzenine, elektrik tasarımına ve termal koşullara göre değerlendirilmelidir.

Bazı aydınlatma ürünlerinde FR-4 sürücü PCB ve alüminyum LED kart birlikte çalışmaktadır. Bu düzenleme, her bir kartın genel sistem içerisinde farklı bir işlev görmesine olanak tanır.

Xinda PCB, LED sürücü PCB kartı için FR-4'ü ve MCPCB teklifi için alüminyum alt tabakayı listeliyor. Bu, bir LED aydınlatma projesi kapsamında her iki pano tipinin de tartışılması için bir temel sağlar ancak spesifik tasarım için nihai yapının onaylanması gerekir.

Özel bir LED PCB geliştirirken alıcılar, yalnızca ismine veya fiyatına göre bir malzeme seçmekten kaçınmalıdır. Kart spesifikasyonu devrenin ve aydınlatma ürününün tamamının gereksinimlerini takip etmelidir.

Bakır Kalınlığı ve Levha Kalınlığı Nasıl Belirtilmelidir?

Bakır kalınlığı ve bitmiş levha kalınlığı iki ayrı özelliktir. Her ikisi de üretim belgelerinde açıkça tanımlanmalıdır çünkü bunlar panelin farklı yönlerini etkiler.

Bakır kalınlığı iletken bakır katmanını tanımlar. Devrenin akım taşıma kapasitesini etkiler, ancak gerçek performans aynı zamanda iz genişliğine, akım dağılımına, termal koşullara ve kabul edilebilir sıcaklık artışına da bağlıdır.

Bitmiş panel kalınlığı, tamamlanmış PCB yapısının genel kalınlığını ifade eder. Mekanik uyumu, kullanılabilir alanı, montaj düzenlemelerini ve muhafazayla uyumluluğu etkiler.

Öne çıkan özel LED sürücüsü ve alüminyum PCB ürünü için Xinda PCB, 1,0–2,5 mm kart kalınlığını ve 1–2 oz bakır kalınlığını listeliyor. Genel alüminyum PCB işleme spesifikasyonları, 0,4–3,0 mm bitmiş kalınlık ve 1–6 oz bakır kalınlığı gibi daha geniş bir aralık sağlar.

Bu rakamlar spesifik ürün yapısına göre yorumlanmalıdır. Genel alüminyum PCB işleme aralığı, her FR-4 sürücü kartına veya olası her malzeme ve kalınlık kombinasyonuna otomatik olarak uygulanmaz.

Bir teklif talebi hazırlarken, mühendislik ekibi genel bir standart levha istemek yerine gerekli bitmiş kalınlığı ve bakır özelliklerini belirtmelidir. Tasarım hala geliştirilme aşamasındaysa PCB üreticisi önerilen gereksinimleri inceleyebilir ve bunların mevcut üretim aralığına uyup uymadığını doğrulayabilir.

Aynı prensip iz genişliği ve aralığı için de geçerlidir. Xinda PCB, genel alüminyum PCB proses spesifikasyonlarında minimum iz genişliğini ve 0,15 mm'lik satır aralığını listeler. Bu, belirtilen bir işleme parametresidir, güç taşıyan izler için evrensel bir öneri değildir. Gerçek tasarım, elektrik ve üretim gereksinimlerini karşılamalıdır.

Eksiksiz bir spesifikasyon, farklı tedarikçilerin farklı yapılardaki levhalardan teklif vermesi riskini azaltır. Ayrıca numune onayı ve tekrarlanan siparişler için tutarlı bir temel sağlar.

Özel LED Sürücü PCB için Hangi Bilgiler Gereklidir?

Özel bir LED sürücü PCB projesi, net bir dizi mühendislik ve üretim belgesiyle başlamalıdır. Gerekli bilgiler geliştirme aşamasına bağlıdır, ancak birkaç öğe özellikle bir tasarımı imalat için hazırlarken faydalıdır.

Elektrik gereksinimleri

Tasarım dokümantasyonu amaçlanan girdi kaynağını, çıktı gereksinimlerini ve ilgili çalışma koşullarını tanımlamalıdır. Sürücü devresi için bu, voltaj aralıklarını, hedef akımı, yük özelliklerini ve gerekli kontrol veya koruma fonksiyonlarını içerebilir.

Bu ayrıntılar pano düzeninin elektriksel bağlamını oluşturur. Bunlar olmadan bileşen düzenlemesinin ve iletken yolların amaçlanan gereksinimleri karşılayıp karşılamadığını değerlendirmek zordur.

PCB üretim verileri

Gerber dosyaları veya eşdeğer üretim verileri, kartın bakır desenlerini ve diğer üretim katmanlarını tanımlar. Matkap dosyaları gerekli delik konumlarını ve boyutlarını iletir. Mekanik bir çizimde ana hatlar, boyutlar, montaj özellikleri ve ilgili toleranslar gösterilmelidir.

Dosyaların aynı tasarım revizyonunu temsil etmesi gerekir. Çizim ve imalat verileri çelişiyorsa, üretim başlamadan önce tutarsızlık giderilmelidir.

Malzeme ve istifleme bilgileri

Levha spesifikasyonu amaçlanan malzemeyi, katman yapısını, bitmiş kalınlığı ve bakır gereksinimlerini tanımlamalıdır. Metal çekirdekli bir levha için ilgili yalıtım ve alüminyum bazlı yapı da onaylanmalıdır.

Montaj bilgileri

Proje bileşen montajını içeriyorsa üreticinin bir malzeme listesine, bileşen yerleştirme verilerine ve montaj çizimlerine ihtiyacı olabilir. Alıcı, hangi montaj hizmetlerinin mevcut olduğunu ve hangi malzeme veya dosyaların tedarik edilmesi gerektiğini teyit etmelidir.

Sipariş ve inceleme gereksinimleri

Talepte numune miktarı, beklenen üretim miktarı, varsa yüzey kalitesi, test gereklilikleri ve paketleme beklentileri belirtilmelidir. Herhangi bir kritik boyut veya özel kabul kriteri önceden belgelenmelidir.

Bu ayrıntıların sağlanması PCB üreticisinin talebi daha doğru değerlendirmesine yardımcı olur. Ayrıca mühendislik ve satın alma ekiplerinin teklifleri tutarlı bir şekilde karşılaştırmasına da olanak tanır.

Özel bir LED PCB tasarım hizmeti için, devre hala revize ediliyorken erken iletişim özellikle değerlidir. Eksik dosyalar, malzeme gereksinimleri veya üretim limitleriyle ilgili soruların, kart üretime girmeden önce çözülmesi daha kolaydır.

İlk PCB Numunesinin Onaylanmasından Önce Neler Kontrol Edilmelidir?

Prototip örneği, üretilen kartın piyasaya sürülen tasarımla eşleşip eşleşmediğini ve bir sonraki geliştirme aşamasına geçip geçemeyeceğini doğrulamak için bir fırsattır. Değerlendirme yalnızca görünüş yerine belgelenmiş gereksinimlere dayanmalıdır.

Mekanik boyutlarla başlayın. Onaylanan çizime göre kart taslağını, montaj deliklerini, yuvaları ve konnektör konumlarını kontrol edin. PCB'nin belirli bir muhafazaya sığması gerekiyorsa, fiziksel uygunluk kontrolü, tasarım yazılımında belirgin olmayabilecek parazitleri ortaya çıkarabilir.

Daha sonra malzeme ve kalınlık gereksinimlerini gözden geçirin. Numunenin üzerinde anlaşılan spesifikasyona uygun olduğunu ve panelin yüzey durumunun amaçlanan montaj için kabul edilebilir olduğunu doğrulayın.

Devre modeli de gözden geçirilmelidir. Optik inceleme gözle görülür kusurların tespit edilmesine yardımcı olurken, elektriksel testler ilgili süreklilik ve izolasyon gereksinimlerini kontrol edebilir. Bu testler PCB kalitesinin belirli yönlerini ele alır; tüm LED sürücüsünün işlevsel testinin yerini almazlar.

Monte edilmiş bir sürücü için bileşen yerleşimini, elektrik bağlantılarını ve devre çalışmasını doğrulamak amacıyla daha fazla kontrol yapılması gerekebilir. Kesin değerlendirme, proje gereksinimlerine ve siparişte yer alan montaj hizmetlerine bağlıdır.

Örnekte bir sorun ortaya çıkarsa gerekli değişikliği kaydedin ve ilgili tasarım belgelerini güncelleyin. Üretici, başka bir numune üretmeden veya seri üretime geçmeden önce onaylı revizyonu almalıdır.

Numune onayı resmi bir karar noktasıdır. Alıcı kartı kabul ettikten sonra, onaylanmış dosyalar ve spesifikasyonlar sonraki üretim siparişleri için referans olarak saklanmalıdır.

PCB Üretimi LED Sürücü Ürün Geliştirmeyi Nasıl Etkiler?

Devre tamamlandıktan sonra değil, tasarım sırasında üretim gereksinimleri dikkate alınmalıdır. Bir mühendislik prototipinde çalışan bir düzenin tutarlı bir şekilde üretilebilmesi için hâlâ ayarlanması gerekebilir.

Örneğin bileşen aralığı lehimleme erişimini ve denetimini etkileyebilir. Olağandışı kesintilere sahip bir pano taslağı ek inceleme gerektirebilir. Üreticinin minimum iz veya aralık sınırlarına yaklaşan bir bakır desen, piyasaya sürülmeden önce onay gerektirebilir.

Üretim süreci aynı zamanda tahta yapısına da bağlıdır. Malzeme hazırlama, devre görüntüleme, dağlama, lehim maskesi uygulaması ve yüzey bitirme, seçilen PCB tipinin gerekliliklerine uygun olmalıdır. Muayene yöntemleri pano tasarımına ve belirtilen kabul kriterlerine uygun olmalıdır.

Xinda PCB, alüminyum PCB üretim operasyonları arasında gelen malzeme denetimi, kesme, görüntüleme, gravür, lehim maskesi baskısı, AOI denetimi, elektrik testi, son kalite güvencesi ve paketlemeyi listeliyor. Bir LED sürücü PCB'sine yönelik özel süreç ve uygulanabilir kontroller, malzeme yapısı ve sipariş gerekliliklerine göre doğrulanmalıdır.

Bir ürün yöneticisi için üretimin gözden geçirilmesi yalnızca nihai bir kalite adımı değildir. Tasarım spesifikasyonunu üretimin pratik gereksinimleriyle birleştirir.

Levha kalınlığında, bakır deseninde veya malzemede yapılacak bir değişiklik mekanik tasarımı, imalat dosyalarını ve teklifi etkileyebilir. Bu değişiklikler, mühendislik, satın alma ve üretim ekiplerinin aynı bilgilerle çalışmasını sağlamak için net revizyon kontrolüyle ürün geliştirme sürecinin bir parçası olarak gözden geçirilmelidir.

Bir LED Sürücü PCB'si Farklı Aydınlatma Ürünleri için Özelleştirilebilir mi?

Evet. Belirli bir aydınlatma ürününün elektriksel ve mekanik gereksinimlerine göre bir LED sürücü PCB'si geliştirilebilir. Özelleştirme derecesi devre tasarımına, üretim yeteneklerine ve üreticinin kullanabileceği bilgilere bağlıdır.

Kompakt bir ampul, ticari bir tavan aydınlatması ve endüstriyel bir aydınlatma armatürü, farklı sürücü düzenlemeleri gerektirebilir. Güç gereksinimleri, bileşen düzenleri, muhafaza boyutları, konektör konumları ve çalışma ortamları önemli ölçüde farklılık gösterebilir.

Özelleştirme, kartın taslağını, montaj deliklerini, kalınlığını, bakır özelliklerini, devre yönlendirmesini ve diğer imalat gereksinimlerini içerebilir. Proje montaj içeriyorsa bileşen yerleştirme ve montaj belgelerinin de tanımlanması gerekebilir.

Ancak özelleştirme, net bir ürün gereksinimiyle başlamalıdır. Kartın şeklini veya kalınlığını değiştirmek, devreyi otomatik olarak farklı bir çalışma koşuluna uygun hale getirmez. Elektrik performansı, bileşen değerleri, yalıtım ve geçerli ürün güvenliği gereklilikleri yine de sorumlu tasarım ekibi tarafından ele alınmalıdır.

Alıcılar için en etkili başlangıç ​​noktası, üreticiye mevcut tasarım dosyalarını, gerekli kart özelliklerini, amaçlanan miktarı ve öne çıkan teknik soruları sağlamaktır. Tasarımın kesinleşmemesi durumunda bu ayrıntılar, hangi kararların üretimden önce çözülmesi gerektiğinin belirlenmesine yardımcı olur.

Xinda PCB, PCB teklifleri için özel örnekleri ve hacimli siparişleri kabul etmektedir. Belirli bir LED sürücü projesi tartışılırken kesin malzeme, üretim aralığı ve mevcut montaj hizmetleri doğrulanmalıdır.

LED Sürücü PCB Geliştirmede Son Hususlar

Bir LED sürücü PCB'si, elektronik bileşenler için bir montaj platformundan daha fazlasıdır. Tanımlanmış elektrik, mekanik ve üretim sınırları dahilinde çalışması gereken bir devrenin fiziksel uygulamasıdır.

Başarılı bir tasarım, sürücünün ve LED yükünün gereksinimleriyle başlar. Kart düzeninin amaçlanan devreyi desteklemesi gerekirken malzeme seçimi, bakır kalınlığı, bitmiş kalınlık ve mekanik boyutların ürün özelliklerine uygun olması gerekir.

Üretim bilgileri de aynı derecede önemlidir. Eksiksiz üretim dosyaları, tutarlı tasarım revizyonları ve açıkça tanımlanmış denetim gereksinimleri, PCB üreticisine üretim için güvenilir bir temel sağlar. Prototip değerlendirmesi daha sonra proje ilerlemeden önce yönetim kurulunu kontrol etme fırsatı sağlar.

Yeni bir ürün geliştiren veya mevcut bir tasarımı revize eden LED aydınlatma şirketleri için bu kararların ayrı görevler olarak ele alınması yerine birlikte ele alınması gerekir. Açık bir spesifikasyon, mühendislik, satın alma ve üretim ekipleri arasındaki iletişimi geliştirir ve tekrar üretim için daha güçlü bir temel sağlar.

Xinda PCB, FR-4 LED sürücü kartlarını ve alüminyum substratlı MCPCB'leri içeren PCB seçenekleri sunar. Projeye özel gereksinimler için alıcılar, LED Işık Modülleri için Özel LED Sürücü Alüminyum PCB'yi inceleyebilir ve fiyat teklifi istemeden önce geçerli özellikleri onaylayabilir.
